前言

M3D 是一個給 RPG Maker MV 使用的第一人稱 3D 地圖插件，目標很直接：

讓原本的 2D 地圖可以用第一人稱方式走進去。

但「把畫面變成 3D」只是開始。
真正花時間的，往往是那些看起來不應該困難的事情，包含但不限於：

  • 一面牆應該畫在哪裡
  • 地板跟方塊頂面貼圖爲什麼會把 FPS 幹到剩不到 5
  • 低矮方塊的頂面為什麼會穿牆

早期開發

傳統單檔開發模式

早期的 M3D 主要依賴 Canvas 2D。
它雖然不是最理想的渲染方式，但至少能正常進入地圖、處理玩家移動，也有一套已經驗證過的迷霧與牆面繪製邏輯。

由於當時還在概念驗證階段，以及我注意到 RM 圈仍有很多人是單檔開發，我想入境隨俗，所以就在 ES5 的語法環境下硬幹出一個勉強能用的東西。

然而，單一檔案很快膨脹到超過 70KB。
所有事情都混在一起：

  • RMMV 的資料
  • raycast
  • 投影
  • 貼圖
  • 迷霧
  • 最後把東西畫到畫面上的程式碼
  • 等等…

繼續在同一個檔案裡加功能，速度會越來越慢，也越來越不敢改動舊邏輯。

再不改架構我一定先瘋掉

於是，我把整個專案以 TypeScript 改寫，並以功能性拆成多檔，以 Vite 打包，並加入版本控制，時爲 v0.3。

M3D 早期開發紀錄（所有貼圖均用 Canvas 繪製）

改寫後首次碰壁

就當我以爲一切都能舒服地開始後，沒過多久，第一個考驗就來了。

我在內部版本迭代至 v0.3.11 時發現，當我嘗試繪製地板與方塊頂面的貼圖時，本來就不樂觀的 FPS 會直接崩到難以操作（約 30 fps -> 5 fps）

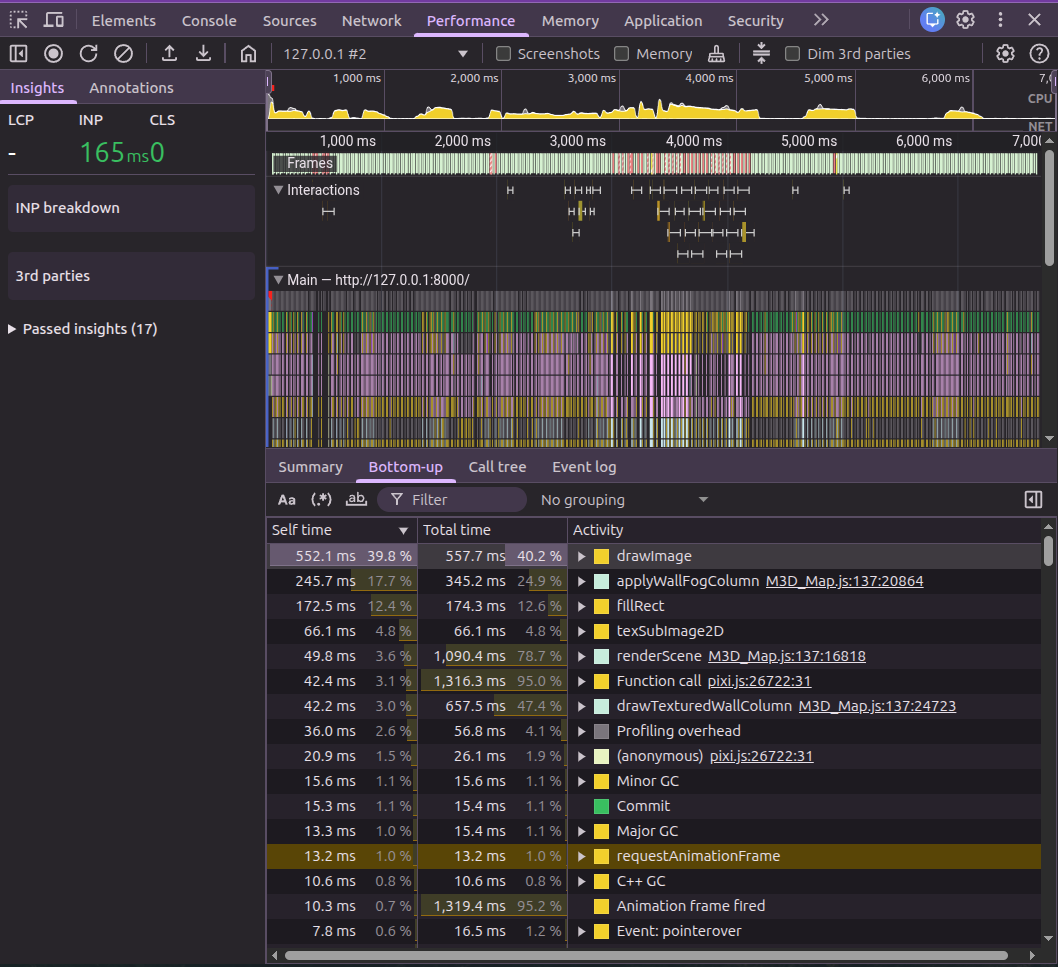

悽慘的效能紀錄。大量運算時間都卡在 Canvas 的 drawImage

而且，卡就算了，那個方塊頂面繪製還沒辦法對齊，甚至還能隔著牆壁看到那堆頂面。

因此我在該版本標示了：

確定不支援 floor-casting，刪除無用的頂面繪製，將地面改回純色設計

這個問題暫時先裝沒看到（因爲只要方塊夠高，玩家就看不到頂面），先專注在其他細節的開發。

插曲

如果你有看上面那個影片的話，可能會注意到影片一開始的地圖，左上角有不明物體。

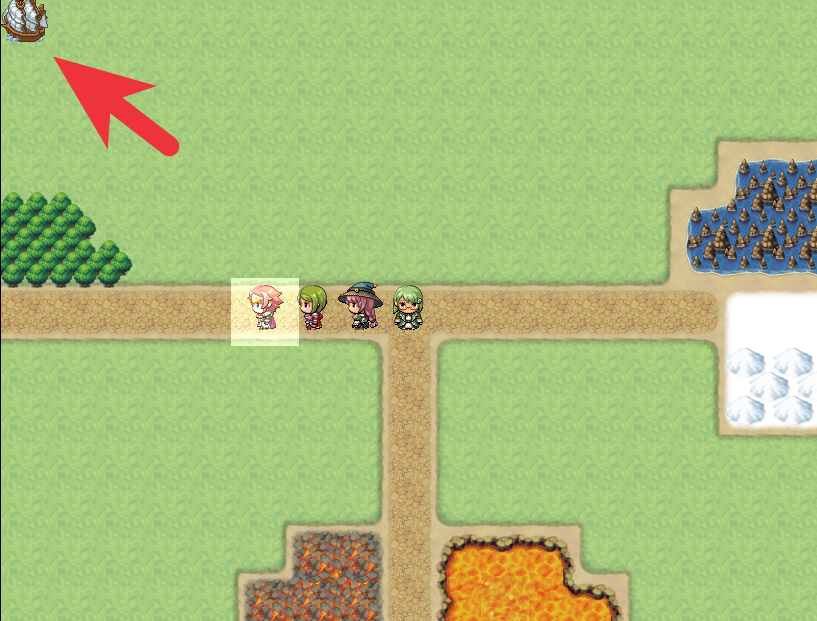

測試遊戲時，左上角有不明物體

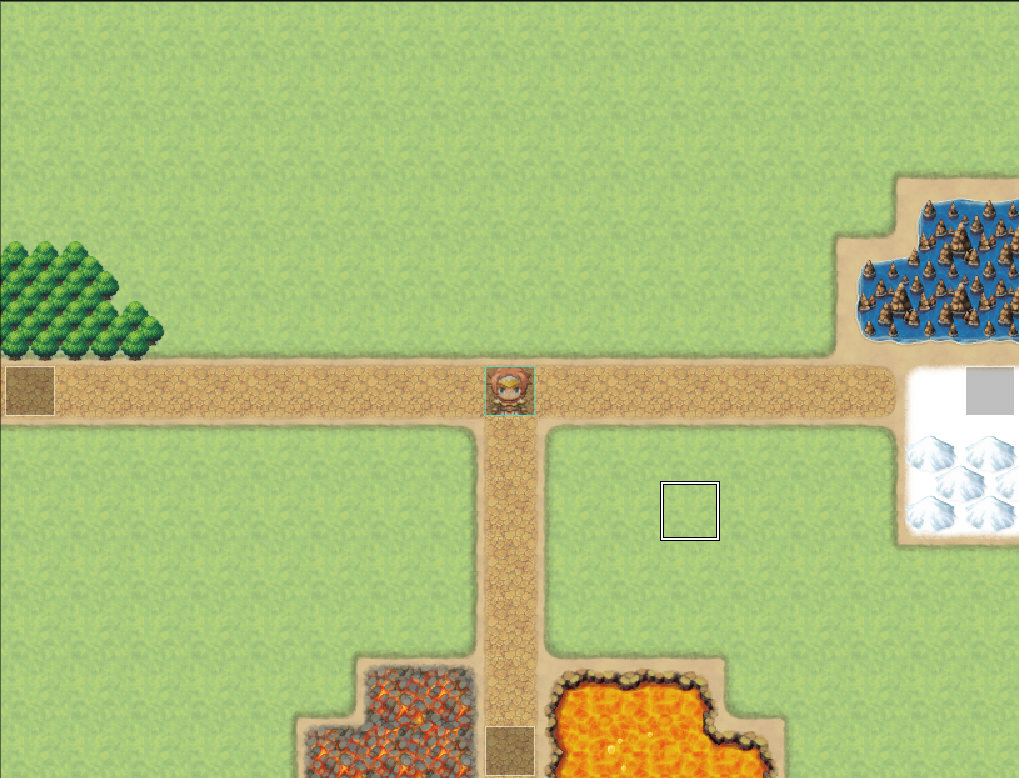

在編輯器中，那個地方什麼都沒有

當我拿著這個問題去群組問後，瞬間引來衆多大佬www

不過最終是在有人||偷||用[[現代科技|AI]]的情況下才找出問題：

簡單說就是，RMMV 在載入地圖後預設一定會生成 3 個交通工具的圖層。
平時這些圖層的邏輯是「如果沒有放在地圖上，或者處於透明」就把 visible 設定爲 false。

但是當時我對 RMMV 其實不瞭解，我完全不知道有這個機制，在插件裡天真地對所有圖層的 visible 動手腳，這導致未啓動 M3D 的地圖才出現那些奇怪的圖層。

好在修正也很簡單：

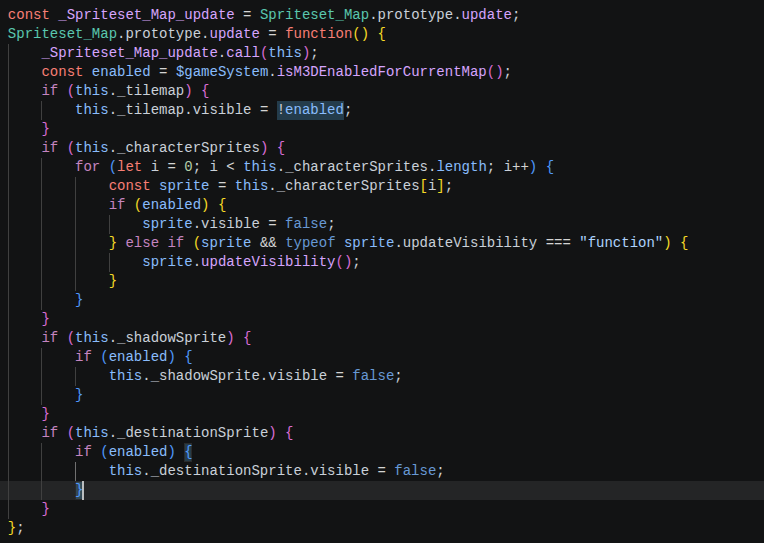

分門別類調整設定即可

後來有其他前輩陸續感慨：

不過我真沒想到是隱藏耶，我以為這種東西沒生成的時候就不該出現在地圖上

挖 一想到自己的地圖原來平常就藏著交通工具 感覺真新奇

看來我憑一己之力就捅出前輩們從來沒看過的 bug 呢 :D

不過也因爲這次事件，讓我思考，該如何在開發流程中藉助 AI 的能力，避免未來再發生這種事…

實作自由移動

由於 RMMV 原生設計，玩家操作都是在格子座標系上移動的。
這本不是問題，但是如果把視角放到 3D 上，那操作起來就非常詭異了。

因此，我把 3D 場景的玩家移動改成自由移動（連續座標系）。
只是爲了相容 RMMV 地圖，我保留了格子座標系的近似值。

這樣一來，後續要增加跳躍、蹲下、甚至是即時戰鬥系統，看起來會更加符合直覺。

||雖然寫文章的當下，上述沒有一樣是完成的，哈哈哈哈~||

嘗試以 WebGL 重寫整個渲染架構

開始前的約法三章

老實說，我是一個思維很守舊的人。
尤其面對當今 AI 浪潮，我經常因爲各種因素而沒辦法接受 AI 協助 coding 這件事。

但在這裡我遇到從來沒碰過的領域：WebGL。
爲了打鐵趁熱，爲了即將到來的 RME 2026 Summer，我不得不改變我的思維，嘗試在我的工作流程中導入 AI：

  • 我選擇 Codex，因爲我剛好有訂閱 ChatGPT Plus，用它就不用再額外花錢了。
  • 我選擇把 Codex 當成什麼都會而且能即時回應的顧問，並且讓它給我早期拓荒的概念驗證範例。
  • 在一定限制下，Codex 可以作爲「程式碼 -> 文件」的好幫手；
    如果我還像以前那樣堅持自己寫，那就是不知變通了。
  • 在出階段成果前，可以用 Codex 掃一遍專案，避免有什麼地方寫壞，或者有潛在問題。

重寫前的最後掙扎

我必須得說，Canvas 轉成 WebGL，這工程量之大真的不是開玩笑的。
所以即使我相對不排斥重構，但還是有點怕。
而這份畏懼，體現在重寫前的效能改善嘗試。

這段時間，我嘗試合成牆面貼圖，也就是把原本的「每格貼圖都各自畫一次」，改成「算好柱子多高，反正每格都重複，不如一次批量畫好」。
因此我建立了常規柱面的快取功能，用圖塊 ID 與高度資訊作爲快取的 Key。
只要相同的柱子與高度已經處理過，後續就可以從快取拿，而不用重新繪製。

這個改動把原本的 30 fps 直接升到 60 fps，效果好到一度令我懷疑是不是可以繼續龜在 Canvas 不搬家？但很快我就想清楚，目前的高效能基於的是沒有地板與方塊頂面繪製，未來 M3D 想做更好，這功能絕對不能欠缺。

想到這裡，其實我也認命了。
該面對的終要面對，否則這終究是只能自娛自樂的插件而已，這和我未來想在功能完善後公開原始碼的理念相悖。
而且這次嘗試不全然是徒勞，它讓我知道真正加速的不是 WebGL，不是說轉過去就有魔法一步到位，後續必然要加上多種最佳化。

不要重複撞牆

M3D 這個插件並不是傳統意義上的插件，它更像是一個渲染引擎，只是包裝成 RMMV 相容的樣子ww
而圖形渲染引擎在開發時最痛苦的是：

東西都能跑，但是視覺看起來是錯的，操作起來是不順暢的，偶爾還會有奇怪閃爍…

爲了避免重蹈早期用 Canvas 的無頭蒼蠅式除錯，這回我打算在遷移初期先做好除錯工具，而不是直接接管整個渲染畫面。

這裡我優先處理牆面跟迷霧從 Canvas 逐步搬到 PIXI / WebGL。
但是不能直接把 Canvas 刪掉。Canvas 是已經驗證過的可行方案，保留它可以更好地驗證新建的渲染器可以正確接管相應功能。

特別是尤其是 WebGL 如果沒弄好很容易黑畫面，必須要有備援機制

因此，我先後加入多個除錯入口，這分別表示不同渲染模式：

  • [[pxw|wire]]: 只看牆柱幾何輪廓
  • [[pxs|solid]]: 用純色確認牆柱位置與高度
  • [[pxt|textured]]: 加入實際牆面貼圖

這三種模式是依序誕生的。
先確認幾何，再確認顏色，最後才確認貼圖。
這樣的流程可以最大程度地避免所有東西都混在一起，導致出錯時不知道鍋歸何家。

同時，PIXI 先以獨立的覆蓋層級，Canvas 仍然負責主畫面。
這讓每次嘗試都能快速開關，也確保實驗失敗時可以回到原本可用的渲染模式。

當上述渲染模式穩定後，我把它整合成：

  • [[pxm|mixed]]: 讓 PIXI / WebGL 接手牆面主輸出

此時由 pxm 模式渲染的畫面已經跟 Canvas 的視覺效果高度雷同，只是效能還有待改進，因此我在這裡設定第一個基線，後續嘗試的渲染模式必須比這個效能還高才會被納入正式候選名單。

進一步改善… 但是失敗了

上面 pxm 完成後，我用 Performance 監測了畫面渲染的最耗性能的兇手，發現 CPU 在計算迷霧距離與混色時，耗時相當大。
因此這節的重點在於改善這個問題。

這段期間加入了這個模式：

  • [[pxq|single column quad + fragment shader]]: 讓着色器處理貼圖、透明區域、側面亮度、迷霧。
    這個模式的優點是概念很直接，所以算是導入着色器的概念驗證。

上述 pxq 是一個分水嶺。
因爲從這裡開始就要自訂着色器了，這意味著需要自己寫 GLSL，對於習慣高階語言的人來說這根本是有字天書。
||不過好在我就學時還有打一點 C 語言的基礎，所以上手的還算快。而且目前實作的 GLSL 都不長。||

總之，在歷經九九八十一難後，pxq 總算誕生，然後實機一測，天蹋了。
上面提到的基線 pxm 的效能都比它好 51%… 只能忍痛放棄了。

後來追根究底後得到一個結論：

pxq 能用，但是僅限簡易場景。
如果一個場景有高高低低不同柱子，還有豐富的貼圖，那 pxq 的預備工作會遠大於它提供的效能。

進一步改善… 真的

好在我還有另一個方案：

  • [[pxb|keep order batch plan]]: 保持渲染順序並批次處理，讓連續且材質相同的牆壁整理成一個單位，使用共享的頂點、UV 座標、迷霧等，再交給自訂的 WebGL 渲染器。
    這個方向優先處理資料結構與資源生命週期，但更有機會降低逐欄繪製的成本。

這裡也是一大段磨難。
細節我就不提了，沒人會想知道那麼多。
總之， pxb 的效能比基線 pxm 還好 64%。

pxb 毫無懸念地成爲 WebGL 最終渲染方案，真是可喜可賀~

WebGL 遷移初步完成

正式把 pxb 做成預設的 WebGL 渲染方案。
不過 WebGL 的旅程遠遠不止這些，因此目前還不能直接取代 Canvas。
進 3D 場景後需要下指令才能切換成 WebGL 模式。

結束這一切後，時爲 v0.4.204，而插件版本爲 v0.4.204-webgl-migration-completed。
